Kabelquerschnitt für 2000-W-Wechselrichter: 50 mm² bei 12 V richtig dimensionieren
Welcher Kabelquerschnitt für einen 2000-W-Wechselrichter? Bei 12 V fließen ~170 A – wir zeigen, warum 50 mm² Kupfer das Minimum sind, wie du Spannungsabfall und Sicherung berechnest und wie du Kabelbrände vermeidest.
Transparenz: Mit (*) markierte Links sind Affiliate-Links – kaufst du darüber, erhalten wir ggf. eine Provision, ohne Mehrkosten für dich. Das beeinflusst unsere Empfehlungen nicht.
Stand: Mai 2026 · Teil unseres 2000-W-DIY-Solar-Setups.
Der häufigste – und gefährlichste – Sparfehler beim DIY-Solar-Aufbau ist ein zu dünnes Kabel zwischen Akku und Wechselrichter. Hier fließt der höchste Strom im ganzen System, und genau hier wird gern am falschen Ende gespart.
Kurze Antwort
Für einen 2000-W-Wechselrichter an 12 V plane 50–70 mm² Kupfer ein: 50 mm² nur bei sehr kurzen Wegen (≤ ~1,5 m), für die realen ~180–200 A ist 70 mm² die sichere Wahl. Bei 24 V genügen 16–25 mm². Dazu eine ANL- oder Class-T-Sicherung (250–300 A) direkt am Plus-Pol des Akkus, so nah wie möglich (Faustregel ≤ 30 cm). Der genaue Querschnitt hängt von der Kabellänge ab – rechne ihn für deine Strecke mit einem Rechner aus.
So entsteht die hohe Stromstärke

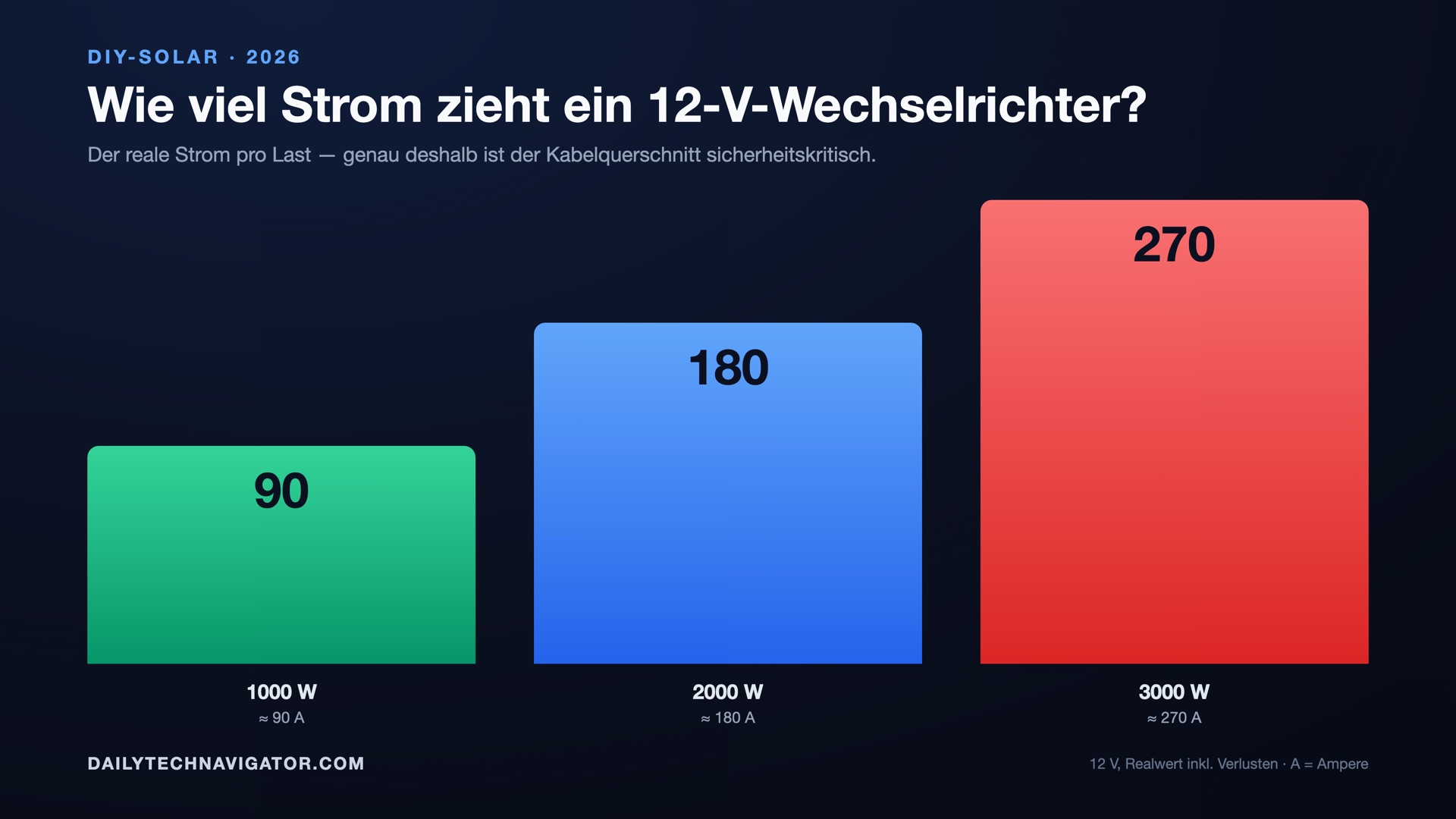

Ein 2000-W-Wechselrichter zieht bei 12 V rechnerisch 167 A – real, mit Wirkungsgrad und Spannung unter Last, eher 170–180 A. Diese Stromstärke muss dein Kabel dauerhaft und ohne nennenswerte Erwärmung tragen.
| Last (12 V) | realer Strom | Querschnitt (bis ~5 m) |
|---|---|---|
| 1000 W | ~90 A | 25 mm² |
| 2000 W | ~180–200 A | 50–70 mm² (70 mm² sicher) |
| 3000 W | ~270 A | 95 mm² |
Die Strom-Werte berücksichtigen schon den Wirkungsgrad (~10–15 % über dem rechnerischen Wert). Die Querschnitte gelten für kurze Wege; bei längeren Strecken oder strengem Spannungsabfall geh eine Stufe höher (deshalb für 2000 W lieber 70 mm²). Bei 24 V halbiert sich der Strom – für 2000 W reichen dann ~16–25 mm². Warum sich 24 V ab 2000 W oft lohnt, erklären wir im Ratgeber 12 V oder 24 V.
Spannungsabfall & kurze Wege
Je dünner das Kabel und je länger die Strecke, desto höher der Spannungsabfall. Als Richtwert sollte er in der Hauptleitung unter ~0,2–0,3 V bleiben. Praktisch heißt das: Montiere den Wechselrichter direkt neben dem Akku und halte die Leitung kurz (idealerweise unter 1,5 m bei 50 mm²). Online-Rechner (siehe Quellen) liefern dir für deine genaue Länge den passenden Querschnitt.
Die Sicherung nicht vergessen
Direkt am Plus-Pol des Akkus gehört eine Hochstrom-Sicherung (ANL, Mega oder Class-T). Sie schützt im Kurzschlussfall das Kabel – nicht den Wechselrichter. Dimensioniere sie auf die Belastbarkeit deines Kabels und die Dauerlast; für ein 50-mm²-12-V-2000-W-Setup sind 250–300 A üblich. Sitzt sie zu weit vom Pol weg, ist das Stück davor ungeschützt.
Kupfer statt CCA
Achte auf reines Kupfer (OFC). Günstige „CCA”-Kabel (kupferkaschiertes Aluminium) leiten pro Querschnitt spürbar schlechter – für den Hochstrom-Lauf am Wechselrichter ist das die falsche Stelle zum Sparen. Wer doch CCA verbaut, muss eine Nummer größer gehen.
Den ganzen Aufbau mit Akku, Wechselrichter, MPPT und Verkabelung in der richtigen Reihenfolge zeigen wir im 2000-W-DIY-Solar-Setup. Siehe auch: 12 V oder 24 V? und MPPT vs. PWM.
Häufige Fragen
Welcher Querschnitt für 2000 W bei 12 V? +
Plane 50–70 mm² Kupfer: 50 mm² nur bei sehr kurzen Wegen, für die realen ~180–200 A ist 70 mm² die sichere Wahl. Bei 12 V fließt unter Volllast viel Strom – rechne den Querschnitt für deine genaue Kabellänge mit einem Rechner aus.
Reichen 35 mm² für einen 2000-W-Wechselrichter? +
Nein. 35 mm² ist für die ~170 A eines 12-V-2000-W-Wechselrichters unterdimensioniert. Das Kabel wird heiß, der Spannungsabfall steigt, und der Wechselrichter schaltet wegen Unterspannung ab. Nimm 50 mm² oder gehe auf 24 V.
Welche Sicherung gehört an das Akkukabel? +
Eine ANL-, Mega- oder Class-T-Sicherung direkt am Plus-Pol des Akkus. Für ein 2000-W-12-V-Setup sind 250–300 A üblich; die Sicherung schützt das Kabel, also auf die Kabel-Belastbarkeit abstimmen.
Wie weit darf die Sicherung vom Akku entfernt sein? +
So nah wie möglich – als Faustregel innerhalb von etwa 30 cm vom Plus-Pol. Je länger das ungesicherte Stück, desto größer das Kurzschlussrisiko.
Kupfer oder CCA (kupferkaschiertes Aluminium)? +
Für den Hochstrom-Lauf Akku→Wechselrichter klares Kupfer (OFC). CCA leitet pro Querschnitt deutlich schlechter; wer trotzdem CCA nimmt, muss eine Nummer größer wählen.
